Bộ dụng cụ sửa ren, cấy ren V-Coil. Trong quá trình gia công hoặc bảo trì máy móc, tình trạng tuôn ren, mòn ren hoặc ren bị phá hủy hoàn toàn là sự cố thường gặp, đặc biệt trên các vật liệu mềm như nhôm, gang hoặc hợp kim nhẹ. Khi đó, việc thay thế toàn bộ chi tiết thường gây tốn kém thời gian và chi phí. Bộ dụng cụ sửa ren V-COIL từ Voelkel Germany được thiết kế chuyên dụng để giải quyết triệt để tình trạng này bằng cách tái tạo ren với độ bền cao và dung sai chính xác.

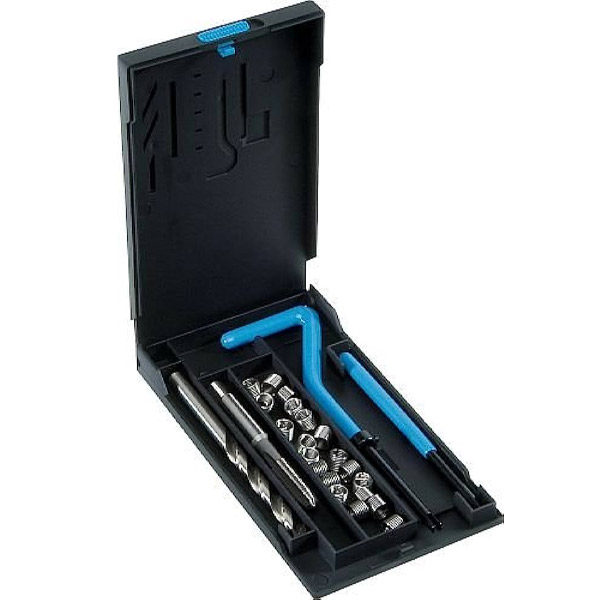

Cấu tạo của một bộ dụng cụ sửa ren V-COIL

Mỗi bộ sửa ren V-COIL là một tổ hợp công cụ đầy đủ, được tối ưu hóa cho việc tái tạo ren hỏng bằng ren cấy thép không gỉ. Thành phần chính của một bộ tiêu chuẩn bao gồm:

1. Mũi khoan – Dùng để làm sạch ren hỏng hoặc mở rộng lỗ theo kích thước phù hợp.
2. Taro chuẩn STI – Loại taro đặc biệt dùng để tạo ren giữ cho ren cấy.
3. Dụng cụ lắp ren cấy – Có thể là tay vặn, dụng cụ dạng lục giác hoặc đầu gắn máy khoan.
4. Dụng cụ gãy đầu (Zapfenbrecher) – Dùng để loại bỏ phần dẫn hướng (tang) sau khi lắp ren cấy.
5. Ren cấy (wire thread inserts) – Thường theo tiêu chuẩn 1.5D, làm từ inox AISI, đóng gói theo số lượng phù hợp với từng bộ.

Tất cả các dụng cụ trong bộ đều đi theo từng cỡ ren cụ thể (M5, M6, M8, v.v.), được đóng gói trong hộp nhỏ gọn và dễ sử dụng tại hiện trường.

Phân loại bộ sửa ren V-COIL theo nhu cầu ứng dụng

Voelkel cung cấp nhiều dòng bộ sửa ren tùy theo đặc điểm công việc và yêu cầu kỹ thuật. Có thể chia thành 5 loại bộ chính như sau:

1. Bộ sửa ren tiêu chuẩn (Thread Repair Kits – Standard Type)

Dùng cho các trường hợp sửa chữa thông thường trên ren hệ mét hoặc hệ inch. Bộ gồm đầy đủ các thành phần cần thiết để tạo lại ren bằng ren cấy loại S (tự do), thường sử dụng trong cơ khí, ô tô, khuôn mẫu.

2. Bộ sửa ren không đầu gãy – V-COIL notch (Tangless)

Phù hợp cho môi trường đòi hỏi độ sạch cao như điện tử, y tế hoặc hàng không. Bộ dùng ren cấy loại SN, không cần bẻ tang, an toàn tuyệt đối vì không để lại kim loại dư trong chi tiết.

3. Bộ V-COIL rapid – Dụng cụ lắp nhanh

Dòng này dùng cho thao tác lặp đi lặp lại với tốc độ cao, tích hợp tay lắp dạng lục giác 1/4" tương thích với máy khoan hoặc tua vít điện. Giúp tiết kiệm thời gian và nâng cao năng suất khi sửa ren số lượng lớn.

4. Bộ chuyên dụng theo chức năng

Voelkel phát triển các bộ riêng cho từng loại ren đặc biệt như:

• Bộ sửa ren bugi (HexTap SP) – dành cho ren M14 x 1.25
• Bộ sửa ren cảm biến oxy (HexTap LS/LSN) – dùng cho ren M18 x 1.5
• Bộ sửa ren xả nhớt (HexTap OS) – từ M13 đến M24, đi kèm đệm và ốc thay thế

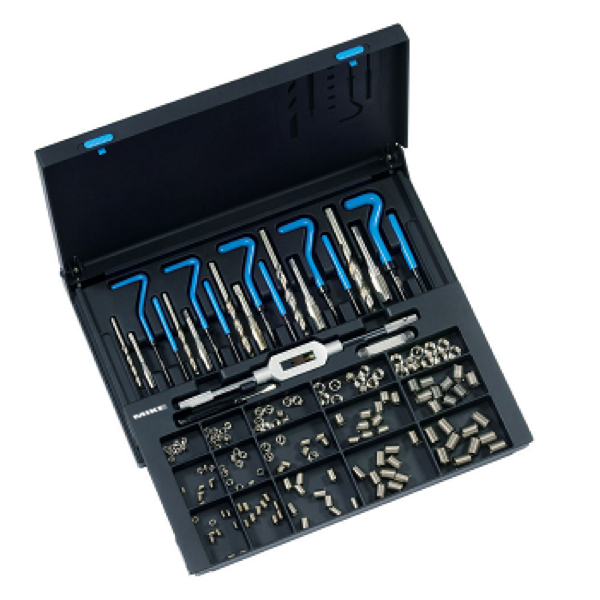

5. Bộ sửa ren tổng hợp (Workshop Kits)

Là các hộp lớn chứa nhiều cỡ ren (thường từ M5 đến M12 hoặc M14), dùng cho xưởng dịch vụ hoặc cơ sở bảo trì chuyên nghiệp. Có thể chọn loại tay lắp thủ công hoặc dạng gắn máy, tùy theo mã sản phẩm.

Cách chọn bộ dụng cụ sửa ren phù hợp

Để lựa chọn đúng bộ sửa ren, người dùng cần xác định rõ các yếu tố sau:

• Kích thước ren bị hỏng: xác định đường kính và bước ren, ví dụ M6 x 1.0.
• Chiều dài cần sửa: chọn ren cấy có độ dài tương ứng (1.0D, 1.5D hoặc 2.0D).
• Mức độ chính xác và độ sạch của ứng dụng: chọn loại ren thường hoặc ren không đầu gãy.
• Tần suất sử dụng: nếu sửa ren định kỳ với số lượng lớn, nên ưu tiên bộ dạng nhanh hoặc bộ tổng hợp.
• Ngành nghề đặc thù: các ứng dụng trong ô tô, điện tử hoặc hàng không nên dùng bộ riêng được thiết kế cho từng mục tiêu.

Ưu điểm khi sử dụng bộ sửa ren V-COIL

• Tiết kiệm chi phí: thay vì thay toàn bộ chi tiết, chỉ cần phục hồi ren tại chỗ.
• Lắp đặt nhanh: mỗi bộ hướng đến thao tác trực tiếp, không cần thêm dụng cụ phụ trợ.
• Chất lượng ổn định: ren cấy làm bằng inox có độ bền cơ học cao, không bị gỉ sét hoặc mài mòn sớm.
• Tiêu chuẩn rõ ràng: tất cả các bộ sửa ren Voelkel tuân thủ DIN 8140 – dung sai 6H, tương thích với hệ thống taro công nghiệp.

Bộ dụng cụ sửa ren V-COIL là giải pháp toàn diện cho mọi nhu cầu phục hồi ren. Với hơn 5 dòng bộ khác nhau, người dùng có thể dễ dàng chọn bộ phù hợp theo từng ứng dụng cụ thể. Dù sử dụng trong sửa chữa nhanh tại hiện trường hay trong sản xuất hàng loạt tại nhà máy, hệ thống ren cấy V-COIL luôn đảm bảo độ chính xác, độ bền và tính thực tiễn trong mọi điều kiện làm việc.

Ứng dụng thực tế của bộ dụng cụ sửa ren V-COIL

Trong thực tế sản xuất và bảo trì, bộ dụng cụ sửa ren V-COIL đã chứng minh giá trị ở nhiều lĩnh vực. Một số ví dụ điển hình có thể kể đến:

• Xưởng cơ khí sửa chữa xe ô tô, xe máy: ren bugi, ren xả nhớt, ren gá hộp số... thường xuyên bị mòn hoặc tuôn ren. Sử dụng bộ sửa ren phù hợp giúp phục hồi tại chỗ mà không cần thay thế nắp máy hoặc thân vỏ động cơ.
• Nhà máy sản xuất thiết bị điện: khi lắp vít vào thân nhôm, ren rất dễ tuôn nếu siết quá lực. Dùng ren cấy inox giúp tái tạo ren bền hơn ban đầu, đồng thời tránh tình trạng lỏng vít sau thời gian vận hành.
• Ngành khuôn mẫu – gia công chính xác: các khuôn có ren bị lỗi sau khi xử lý nhiệt hoặc trong quá trình tháo lắp nhiều lần. Thay vì làm lại khuôn, người vận hành có thể sử dụng bộ ren cấy để phục hồi hoàn hảo lỗ ren bị hư.
• Bảo trì nhà xưởng, thiết bị công nghiệp: các vị trí bị oxi hóa hoặc phá ren do rung động lâu ngày có thể được sửa chữa nhanh bằng bộ V-COIL mà không cần tháo thiết bị lớn xuống xưởng.

Một số mã bộ sửa ren phổ biến

Dưới đây là các mã sản phẩm bộ sửa ren V-COIL phổ biến theo từng nhóm:Tên bộ Dải kích thước Loại ren cấy Ghi chú

• VC80 M5 – M12 1.5D, inox Bộ cơ bản, tay lắp cơ khí
• VC381 rapid M5 – M12 1.5D, inox Bộ dạng nhanh, đầu lục giác 1/4”
• VC83 M6 – M14 1.5D, inox Có kết hợp taro bậc và mũi khoan đặc biệt
• SP Kit M14x1.25 M14x1.25 loại đặc SP Bộ sửa ren bugi chuyên dụng
• LS Kit M18x1.5 M18x1.5 loại LS/LSN Dành cho cảm biến oxy
• OS Kit (Oil Drain Thread Kit) M13 – M24 loại SP Sửa ren xả nhớt, kèm vít và đệm thay thế

Các bộ đều kèm theo mã dụng cụ riêng như mũi khoan (STI Drill), taro (STI Tap) và tay vặn phù hợp, tùy theo loại máy hoặc thao tác thủ công.

Các bộ dụng cụ sửa ren V-COIL của Voelkel Germany mang đến giải pháp hoàn chỉnh cho việc phục hồi và gia cố ren hỏng trong nhiều ứng dụng kỹ thuật khác nhau. Từ bộ tiêu chuẩn dùng tay đến các bộ dạng nhanh tích hợp đầu lục giác cho máy khoan, từ bộ theo hệ ren mét, inch đến các bộ chuyên dụng cho bugi, cảm biến hoặc xả nhớt – hệ thống V-COIL đảm bảo tính linh hoạt cao và độ tương thích tối ưu.

Mỗi bộ đều tích hợp đầy đủ mũi khoan, taro chuẩn STI, dụng cụ lắp và ren cấy inox theo tiêu chuẩn DIN 8140. Việc lựa chọn đúng bộ theo kích thước và đặc điểm công việc sẽ giúp tiết kiệm thời gian sửa chữa, nâng cao chất lượng lắp ghép, đồng thời kéo dài tuổi thọ của chi tiết máy. Với V-COIL, mọi yêu cầu sửa ren đều có giải pháp cụ thể và hiệu quả.
