Máy ép thủy lực chữ H – BETEX Hydraulic – H Frame Hydraulic Press. Khung dạng chữ H, Máy dùng trong nhà xưởng. Hoạt động bằng bơm điện hoặc bơm khí nén, bơm tay, bơm chân. Loại 15 tấn WSPM15, hành trình 160mm, bàn ép 560mm. Xylanh thủy lực cố định trên khung ép. Loại 30 tấn WSPM30, 160mm, bàn 560mm. Xylanh dịch chuyển theo phương ngang.
Máy ép thủy lực chữ H
Khung ép thủy lực có nhiều nấc khác nhau cho từng loại phôi. Thay đổi chiều cao bàn ép bằng tời quay hoặc bằng tay. Xylanh thủy lực hoạt động ở áp suất max 700 bar. Vận hành nhanh chóng và an toàn. Bàn ép thủy lực có nhiều kích thước khác nhau. H Frame Hydraulic Press. BETEX Hydraulic – Holland.
Xylanh của máy ép
Xylanh thủy lực loại cao cấp. Cần ống của xylanh được mạ phủ Crome siêu cứng, chống bám bẩn. Chịu mài mòn. Xylanh được cố định trên đầu khung ép. Áp suất làm việc tối đa 700 bar, đảm bảo an toàn trong vận hành. Máy có sẵn đồng hồ áp suất để kiểm soát áp lực khi vận hành. Xylanh dịch chuyển được theo phương ngang trên đầu máy.
MÁY ÉP THUỶ LỰC BETEX WSP CHUYÊN DỤNG VỚI BƠM TAY, BƠM KHÍ NÉN HOẶC BƠM ĐIỆN.
- Khung thép chắc chắn đảm bảo độ ổn định tối đa và ngăn ngừa bị uốn cong.
- Nhiều vị trí ép khác nhau.
- Thanh ngang bằng thép ngăn khung không bi uốn cong khi hoạt động.
- Có sẵn 2 model: 10 và 25 tấn.
- Bao gồm máy đo để điều khiển chính xác lực ép.
- Xy lanh đơn và hồi về bằng lò xo với hành trình 10″ di chuyển theo chiều ngang từ trên đỉnh xuống.
- Cũng có sẵn bơm thuỷ lực bằng tay, điện hoặc khí nén.

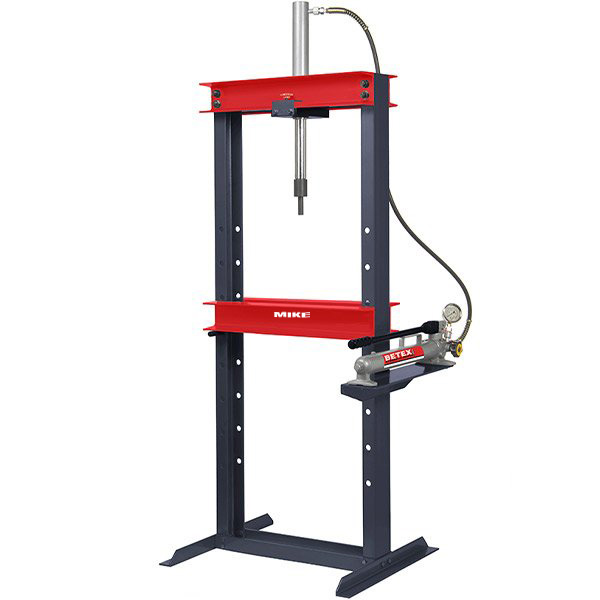

BETEX WSP 10 tấn
Lý tưởng cho các công việc lắp đặt và tháo dỡ, như sửa chữa động cơ, truyền tải, tháo dỡ và lắp đặt các bánh răng, vòng bi và các bộ phận khác.

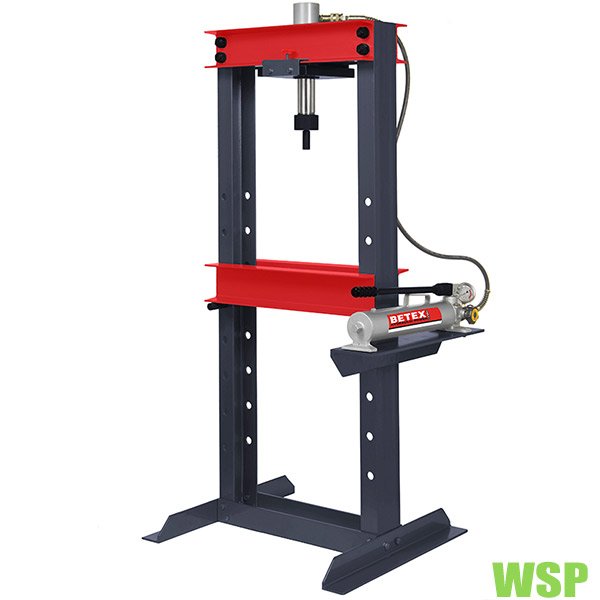

BETEX WSP 25 tấn
Lý tưởng cho công việc ép nặng, trong gara, xưởng công nghiệp, để gắn và tháo dỡ các khớp nối, vòng bi và các bộ phận khác.
| Loại | Mã sp | Tải trọng (*) | Hành trình mm | Loại bơm | Áp suất hoạt động bar | Loại xi lanh | Trọng lượng kg |
| WSP10 | 7511301 | 10 | 250 | Tay | 700 | Đơn trình | 87 |
| WSPA10 | 7511302 | 10 | 250 | Khí nén | 700 | Đơn trình | 88 |
| WSP10HD | 7511401 | 10 | 250 | Tay | 700 | Đơn trình | 87 |
| WSPA10HD | 7511402 | 10 | 250 | Khí nén | 700 | Đơn trình | 88 |
| WSPE10HD | 7511403 | 10 | 250 | Điện | 700 | Đơn trình | 90 |
| WSP25 | 7512201 | 25 | 250 | Tay | 700 | Đơn trình | 145 |
| WSPA25 | 7512202 | 25 | 250 | Khí nén | 700 | Đơn trình | 146 |
| WSPE25 | 7512203 | 25 | 250 | Điện | 700 | Đơn trình | 148 |
*Tải trọng theo như bảng, và có cả loại 200 tấn.
| Loại | A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G mm |
H mm |
J mm |
| WSP 10 ton | 1650 | 1900 | 740 | 610 | 225-1065 | 120 | 540 | 50 – 490 | 100 |
| WSP 25 ton | 1630 | 1880 | 920 | 700 | 268-980 | 120 | 620 | 100-520 | 125 |

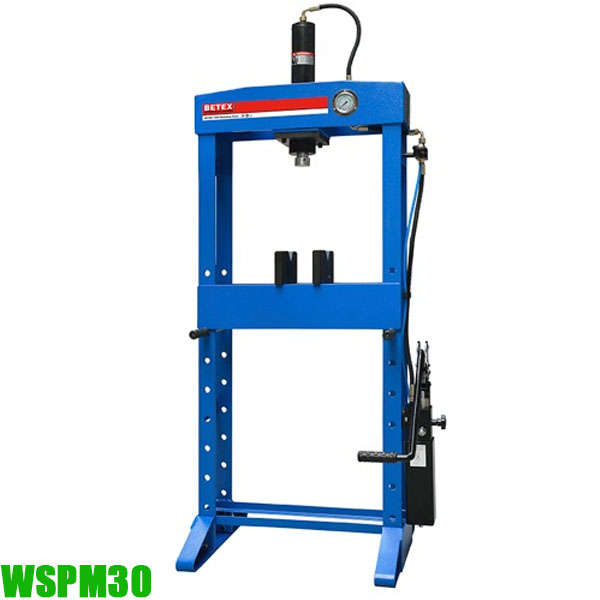

KHUNG ÉP THUỶ LỰC WSPM 15, 30, VÀ 50 TẤN
Các loại máy ép thủy lực mạnh mẽ này phù hợp cho công việc lắp ráp chuyên nghiệp, hoặc để kiểm tra chuyên nghiệp một loạt các bộ phận. Chúng được sử dụng để ép, làm thẳng, uốn cong, đục lỗ, lắp ráp, tháo gỡ, vv
Xy-lanh dễ vận hành bằng bơm tay. Trong khi vận hành khung ép, có thể chuyển thao tác từ bơm tay sang bơm chân.
| Loại | |

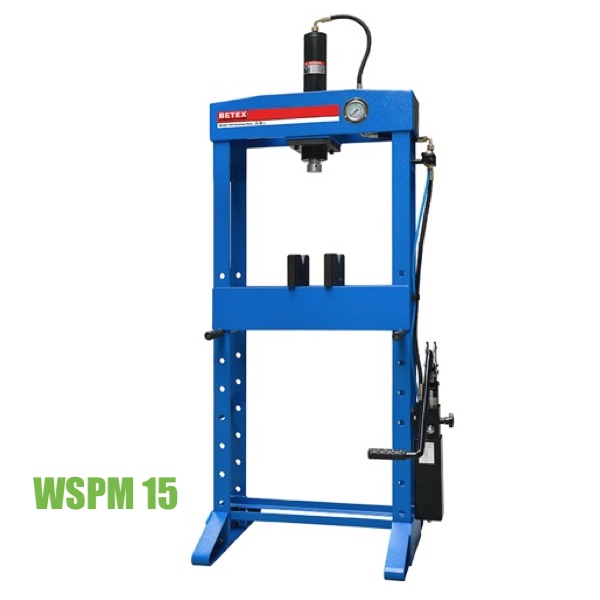

| WSPM15 | 15 tấn, xy-lanh cố định |
| WSPM30 | 30 tấn, xy-lanh di động |

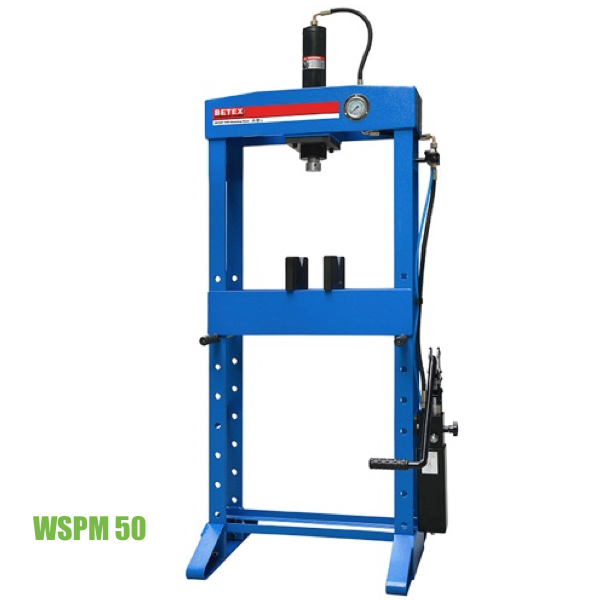

| WSPM50 | 50 tấn, xy-lanh di động |
Chất lượng cao! Khung thép chắc chắn được hàn cho độ ổn định tối đa và tuổi thọ cao.
Bàn làm việc có thể điều chỉnh độ cao dễ dàng. Cực kỳ thích hợp cho công việc chính xác cao. Phiên bản máy ép 50 tấn được trang bị một cần trục.
Pít tông mạ crôm hồi về tự động. Xy-lanh đơn và lò xo quay trở lại có thể được di chuyển theo chiều ngang trên khung phía trên. Bao gồm đồng hồ đo cho các chỉ số lực ép chính xác. Bao gồm các bộ chuyển đổi chữ V.
1/ Bàn đạp và bàn đạp chân cho hoạt động kép.
2/ Bề mặt làm việc điều chỉnh chiều cao với trục nâng.
3/ Đồng hồ đo đo lực ép tích hợp.
4/ Bộ adapter V.
| Mô tả | Kích thước (mm) |
WSPM15 | WSPM30 | WSPM50 |
| Chiều cao tổng thể | A | 1880 | 2010 | 2025 |
| B | 680 | 685 | 910 | |
| C | 600 | 643 | 764 | |
| D | 560 | 565 | 750 | |
| E | 190 | 230 | 300 | |
| F | 828 | 836 | 1085 | |
| G | 100 | 115 | 115 | |
| H | 118 | 162 | 140 | |
| I | 900 | 920 | 920 | |
| J | 214 | 255 | 336 | |
| K | 82 | 115 | 140 |
Bảng thông số
| Loại | Đơn vị | WSPM15 S160 W560 | WSPM30 S160 W565 | WSPM50 S160 W750 |
| Mã sp | tấn | 7513001 | 7513002 | 7513003 |
| Tải trọng | tấn | 15 | 30 | 50 |
| Áp suất tối đa | bar | 382.2 | 374.6 | 399.5 |
| Hành trình xy-lanh | mm | 160 | 160 | 160 |
| Dung tích thùng dầu | lít | 1.65 | 1.65 | 1.65 |
| Xylanh cố định | có | không | không | |
| Xylanh di động | không | có | có | |
| Chiều dài bàn làm việc | mm | 560 | 565 | 750 |
| Trọng lượng | kg | 117 | 165 | 340 |
| Đường kính trong của xylanh | mm | 82 | 115 | 140 |
| Đường kính thanh pít tông | mm | 40 | 40 | 50 |
| Đường kính đáy piston | mm | 50 | 50 | 60 |

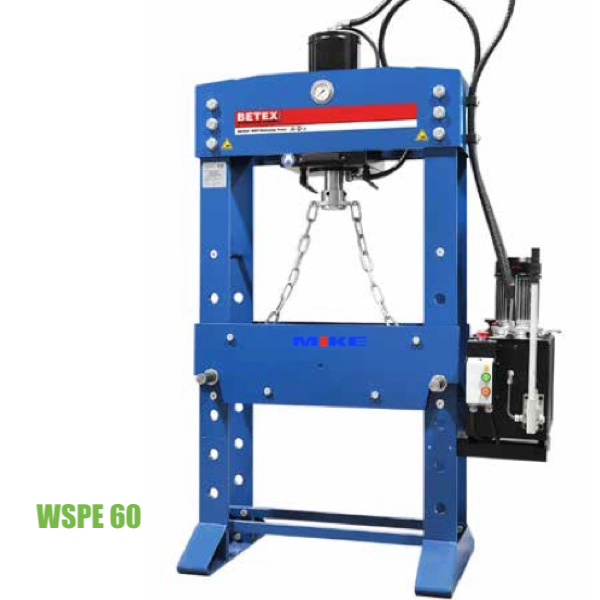

Máy ép thủy lực BETEX WSPE, CHẠY ĐIỆN, 30 – 300 TON
Các loại máy ép thủy lực dùng điện này phù hợp cho công tác lắp ráp chung, làm thẳng và kiểm tra nhiều loại linh kiện khác nhau.
Thiết kế siêu độc! Bạn có thể lựa chọn hai tốc độ piston khác nhau: ngay khi piston giảm nhanh phát hiện áp suất ngược chiều, nó sẽ tự động chuyển về tốc độ thấp hơn. Chất lượng cao! Khung thép chắc chắn được hàn cho độ ổn định tối đa và tuổi thọ cao.
Cực kỳ phù hợp với công việc yêu cầu độ chính xác cao, hoạt động bằng tay hoặc bằng điện. Chiều cao bề mặt làm việc dễ điều chỉnh. Xi lanh có thể được di chuyển theo chiều ngang trên khung trên Hai tốc độ pít tông, pít tông mạ crôm với đầu piston có thể tháo rời.
Bao gồm đồng hồ đo cho các chỉ số lực ép chính xác. Cần điều khiển cho hoạt động piston chính xác cao. Bơm tay 2 chiều (trừ phiên bản 300 tấn) cho hoạt động pít tông chính xác cao. Đầu nối 220V CEE để nối đèn hoặc khoan nếu cần.
Lựa chọn:

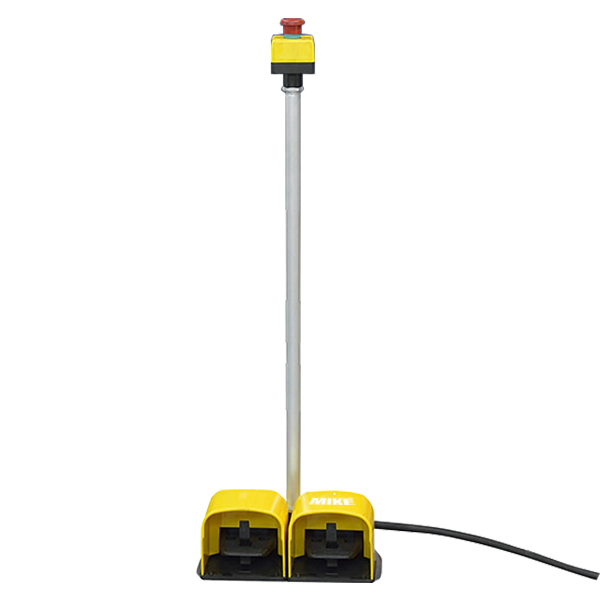

- Chận đạp
- Khối V block
| Kích thước | V Block 30-60 t | V Block 100 t | V block 160 t | V block 200 t |
| Length | 350 | 440 | 505 | 560 |
| Width | 60 | 80 | 100 | 60 |
| Height | 120 | 140 | 170 | 120 |
| Weight (kg) | 15 | 25 | 35 | 50 |
Phân loại
| Loại | |

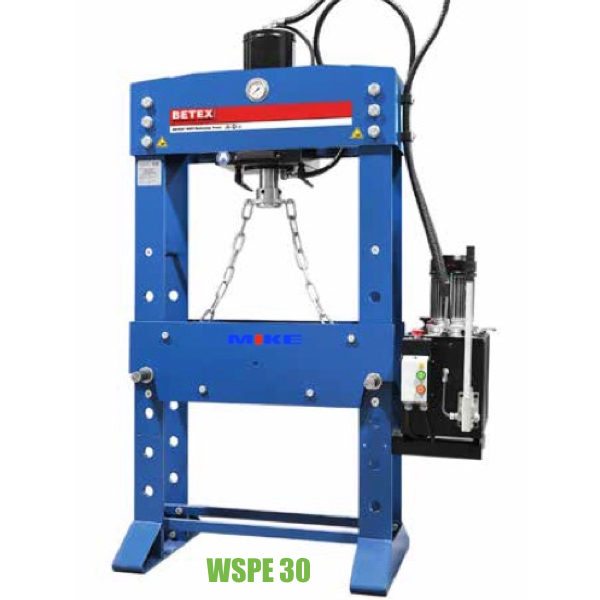

| WSPE30 | 30 tấn, xi lanh cố định, hoạt động bằng điện và bằng tay, 2 tốc độ |
| WSPE60 | 60 tấn, xi lanh di động, hoạt động bằng điện và bằng tay, 2 tốc độ |

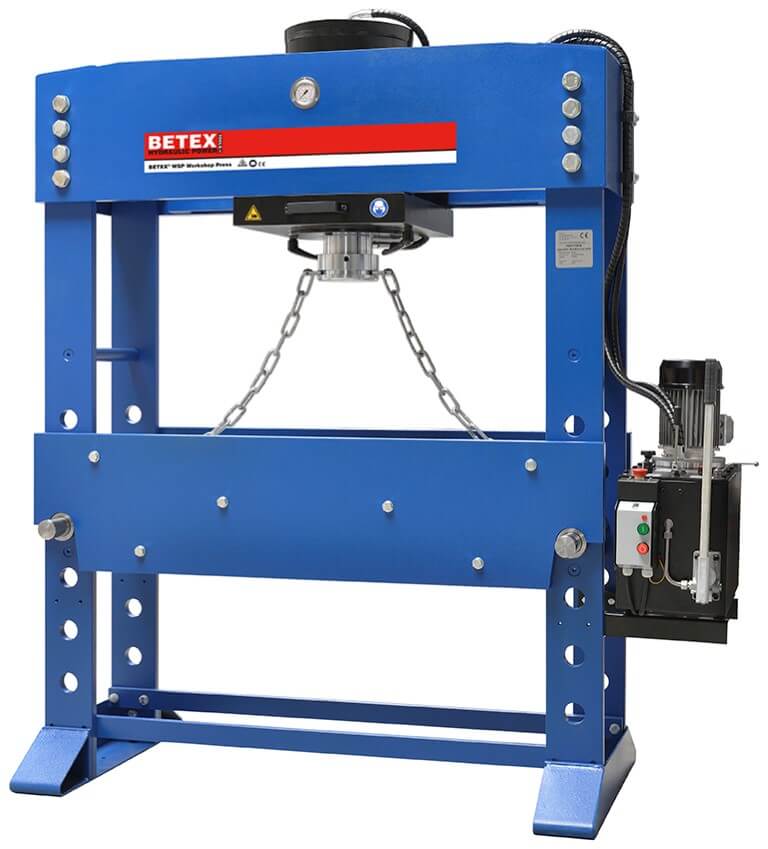

| WSPE100 | 100 tấn, xi lanh di động, hoạt động bằng điện và bằng tay, 2 tốc độ |
| WSPE100 D=1500mm | 100 tấn, xi lanh di động, hoạt động bằng điện và bằng tay, 2 tốc độ và bề mặt gia công rộng |

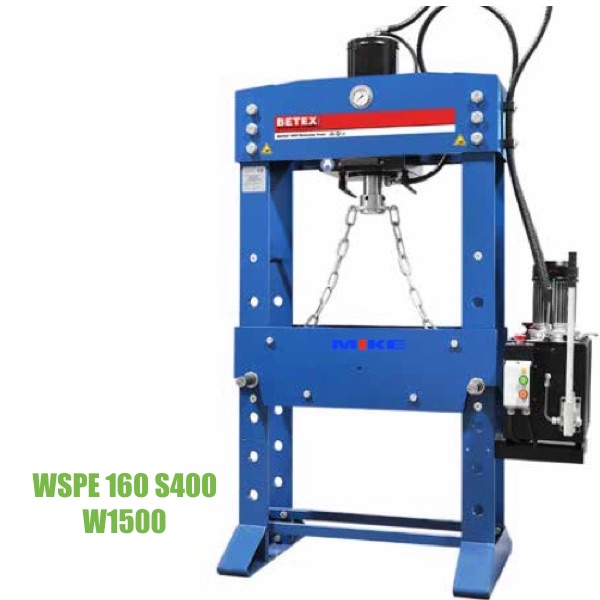

| WSPE160 | 160 tấn, xi lanh di động, hoạt động bằng điện và bằng tay, 2 tốc độ |
| WSPE160 D=1500mm | 160 tấn, xi lanh di động, hoạt động bằng điện và bằng tay, 2 tốc độ và bề mặt gia công cực kỳ rộng |

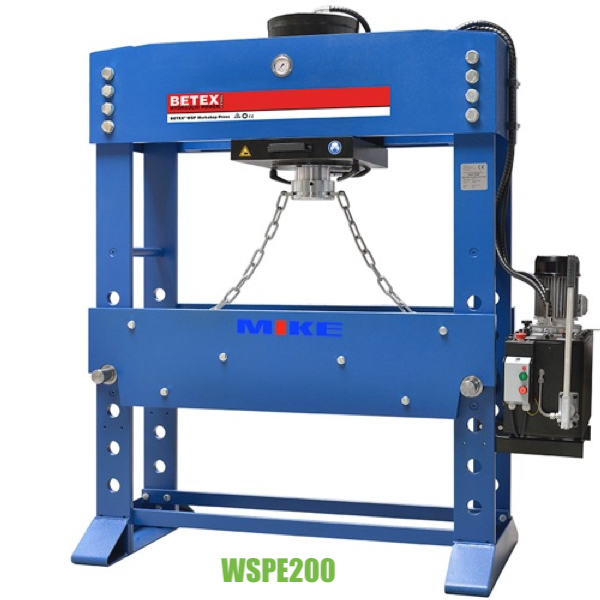

| WSPE200 | 200 tấn, xi lanh di động, hoạt động bằng điện và bằng tay, 2 tốc độ |

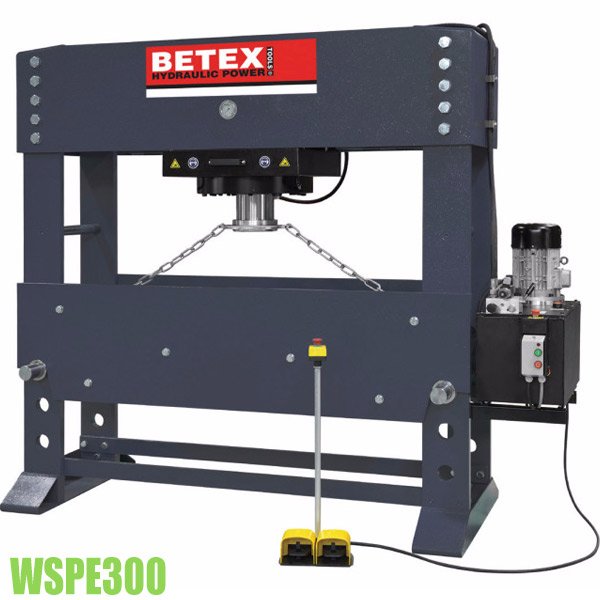

| WSPE300 D=1750mm | 300 tấn, xi lanh di động, hoạt động bằng điện, 2 tốc độ |
V-Block, khối chuẩn đỡ phôi tròn.
BETEX trang bị sẵn bộ V-block chuẩn cho máy ép thủy lực. V-Block có kích thước phù hợp với kích thước khung ép thủy lực. Sử dụng cho mục đích giữ các phôi trụ tròn, đồ ghá đỡ các phôi dễ lăn.
- Chiều dài V-Block: mm
- Chiều rộng: mm
- Chiều cao V-Block: mm.
- Trọng lượng: kg.
Điều chỉnh lực ép
Máy được kiểm soát và điều chỉnh áp suất vận hành thông qua regulator. Vị trí điều khiển được bố trí thuận lợi cho thao tác trong trình vận hành.
Cụm nguồn thủy lực bố trí gọn gàng, nằm trên cùng 1 khung đỡ. Nút điều khiển ON-OFF tích hợp cùng với tủ điều khiển của máy ép, vừa tầm thao tác. Bơm thủy lực bằng điện của má được treo bên hông của khung chữ H. Đường ống nối với xylanh thủy lực được bố trí phù hợp, hoạt động an toàn.
Điều chỉnh bàn ép thủy lực và không gian thao tác – Work Surface Adjustment
Điều chỉnh bàn ép thủy lực theo nấc hay bước nhảy của khung qua các chốt an toàn. Chốt dễ tháo lắp, bằng thép cứng chịu lực. Khung ép được nối liên động với xylanh thủy lực thông qua 2 sợi xích định hướng.
Khớp xoay gắn xích xoay chuyển tròn xoay quanh đầu xylanh. Điều khiển nhấc – hạ bàn ép thông qua bốt lái hay Joystick. Nhẹ nhàng và dễ thao tác.
Điều chỉnh vị trí xylanh trên đầu máy ép – Cylinder Position
Định vị cho xylanh nhanh chóng vào vị trí công tác, dưới 10 giây. Xylanh cho phép dịch chuyển qua trái hoặc sang phải trên đầu khung của máy.
Điều chỉnh thông qua cơ cấu kẹp, đóng mở bằng tay và nằm ngay tầm nhìn, tầm với. Kẹp giữ vận hành bằng cách vặn tới – vặn lui, điều khiển xylanh vào đúng vị trí công tác mong muốn và khóa kẹp. Vị trí của xylanh sẽ cố định theo phương ngang trong suốt quá trình vận hành cho đến khi bạn có nhu cầu thay đổi. Điều này giúp cho vị trí ép trọng tâm thay đổi hay dịch chuyển rộng khắp mặt bàn ép, mở rộng thị trường ép cho đầu ép thủy lực.
Điều chỉnh tốc độ – Speed.
Máy độc đáo ở điểm điều khiển được tốc độ. Với 2 cấp tốc độ khác nhau. Ở cấp tốc độ 1: Xyalanh sẽ dịch chuyển với vận tốc ±2.3mm/giây. Cấp tốc độ 2: Xylanh dịch chuyển *(lên-xuống) với vận tốc: 9.5mm/giây.
Bộ đếm/điều khiển ví xylanh sẽ tự động trả về tốc độ 1 khi xylanh đi vượt quá điểm đặt và áp suất vượt ngưỡng.
Bốt tay lái – Joystick – Bơm thủy lực
Khi điều khiển lên xuống xylanh 300 tấn, bốt tay lái giúp cho quá trình thao tác dễ dàng hơn. Chỉ cần hướng lên hoặc xuống thì xylanh sẽ chạy theo.
Cũng có thể dùng tay bơm, thao tác bơm dầu vào xylanh bằng tay. Tay bơm gắn sẵn trong cụm bơm thủy lực.
BETEX WSPE, 30-300 TẤN
| Loại | WSPE30 S380 W750 | WSPE60 S380 W750 | WSPE100 S380 W1100 | D=1500 WSPE100 S380 W1500 | WSPE160 S400 W1100 | D=1500 WSPE160 S400 W1500 | WSPE200 S400 W1300 | D=1750 WSPE300 S480 W1750 | |
| Mã sp 400 Volt | 7513004 | 7513005 | 7513006 | 7513007 | 7513008 | 7513009 | 7513010 | 7513011 | |
| Mã sp 220 Volt | USA | 7513016 | 7513017 | 7513018 | 7513019 | 7513020 | 7513021 | 7513022 | 7513023 |
| Tải trọng | ton | 30 | 60 | 100 | 100 | 160 | 160 | 200 | 300 |
| Maximum pressure | Bar | 221 | 259 | 258 | 258 | 255 | 255 | 243 | 260 |
| Hành trình xi lanh | mm | 380 | 380 | 380 | 380 | 400 | 400 | 400 | 480 |
| Oil delivery | ltr/min | 2.82/11.84 | 2.82/11.84 | 5.64/17.2 | 5.64/17.2 | 7.1/27.6 | 7.1/27.6 | 7.1/27.6 | 12/33 |
| Dung tích thùng dầu | ltr | 37 | 41 | 46 | 46 | 57 | 57 | 64 | 100 |
| Tốc độ thao tác | mm/sec | 3.57 | 2.07 | 2.47 | 2.47 | 2.40 | 2.40 | 1.84 | 1.80 |
| Tốc độ tiếp cận | mm/sec | 9.80 | 8.69 | 7.54 | 7.54 | 7.48 | 7.48 | 5.73 | 4.9 |
| Tốc độ hồi về | mm/sec | 18.11 | 10.79 | 9.06 | 9.06 | 9.35 | 9.35 | 7.08 | 6.2 |
| Công suất máy | kW | 1.5 | 1.5 | 2.2 | 2.2 | 3 | 3 | 3 | 5.5 |
| Volt | V/Ph | 400/3 220/3 |
400/3 220/3 |
400/3 220/3 |
400/3 220/3 |
400/3 220/3 |
400/3 220/3 |
400/3 220/3 |
400/3 220/3 |
| Tần số | Hz | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Momen lực | rpm | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 2800 |
| Mức độ bảo vệ | IP | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 |
| Lớp an toàn | I | I | I | I | I | I | I | I | I |
| Xi lanh cố động | yes | no | no | no | no | no | no | no | |
| Xi lanh di động | no | yes | yes | yes | yes | yes | yes | yes | |
| Tốc độ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Chiều rộng bàn gia công | mm | 750 | 750 | 1100 | 1500 | 1100 | 1500 | 1300 | 1750 |
| Trọng lượng | kg | 385 | 540 | 970 | 1145 | 1195 | 1430 | 1690 | 3150 |
| Đường kính trong xi lanh | mm | 130 | 170 | 220 | 220 | 280 | 280 | 320 | 380 |
| Đường kín thanh pít tông | mm | 55 | 75 | 90 | 90 | 125 | 125 | 140 | 180 |
| Đường kính đáy pít tông | mm | 80 | 100 | 120 | 120 | 160 | 160 | 175 | 215 |
| Loại | WSPE30 S380 W750 | WSPE60 S380 W750 | WSPE100 S380 W1100 | WSPE100 S380 W1500 | WSPE160 S400 W1100 | WSPE160 S400 W1500 | WSPE200 S400 W1300 | WSPE300 S480 W1750 | |
| A | mm | 2120 | 2120 | 2140 | 2080 | 2200 | 2270 | 2270 | 2250 |
| B | mm | 1000 | 1000 | 1350 | 1750 | 1410 | 1810 | 1610 | 2120 |
| C | mm | 695 | 695 | 755 | 755 | 825 | 825 | 865 | 985 |
| D | mm | 750 | 750 | 1100 | 1500 | 1100 | 1500 | 1300 | 1750 |
| E | mm | 260 | 260 | 300 | 300 | 380 | 380 | 410 | 500 |
| F | mm | 1315 | 1315 | 1665 | 2065 | 1725 | 2125 | 1925 | 2550 |
| G | mm | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 177 |
| H | mm | 200 | 197 | 180 | 130 | 180 | 180 | 180 | 180 |
| I | mm | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 531 |
| J | mm | 805 | 805 | 865 | 865 | 935 | 935 | 975 | 1085 |
| K | mm | 160 | 200 | 250 | 250 | 325 | 325 | 368 | 420 |

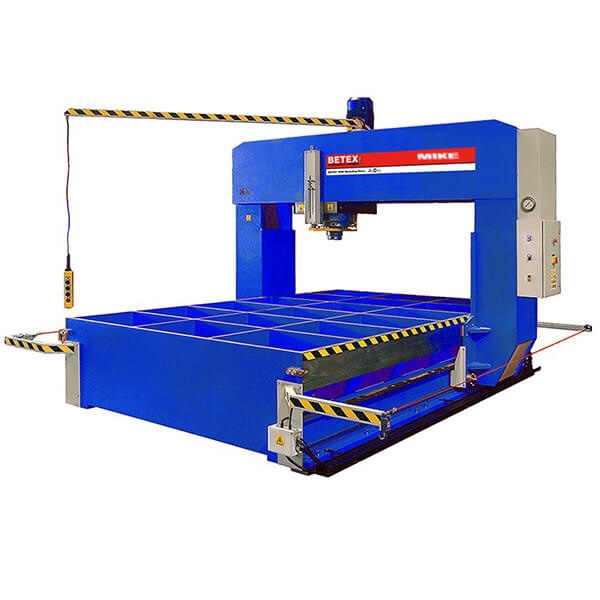

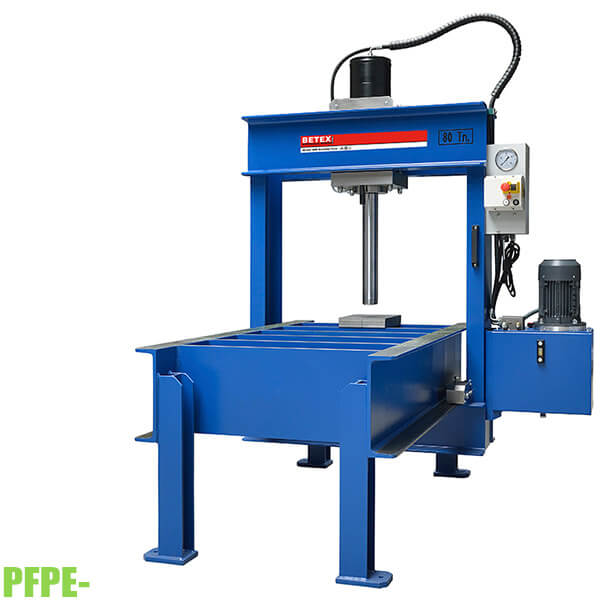

Máy ép thủy lực BETEX PFPE, 80-300 TẤN
Các máy ép thủy lực này rất mạnh mẽ, được làm bằng thép cao cấp và cực kỳ thích hợp cho việc tạo hình, làm thẳng hoặc uốn tấm lớn và vật liệu nặng.
Khung có thể được di chuyển theo chiều dọc và xi lanh có thể được di chuyển sang một bên, cho phép thao tác lên vật liệu từ mọi phía.
Tất cả các máy ép được trang bị một xi lanh tác động kép với một pít tông mạ crom và hướng dẫn chống mài mòn để bảo vệ các xi lanh. Ống lót ép này được thiết kế đặc biệt để các phụ kiện khác nhau có thể được lắp vừa vào. Hành trình pít tông dễ dàng thiết lập bằng cách sử dụng các công tắc chuyên dụng.
Bơm thủy lực dùng điện, hai tốc độ, tự động chuyển sang tốc độ thấp hơn khi phát hiện áp suất phản lực. Bơm thủy lực cũng được trang bị bộ điều khiển áp suất và đồng hồ đo.
Làm bằng thép ST-52 3.
PFPE80:
- Khung và xi lanh có thể được điều chỉnh bằng tay.
- Vận hành pít tông bằng cách sử dụng cần gạt trên bảng điện (bảng điều khiển này có điểm dừng khẩn cấp với khóa liên động).
Tùy chọn:
- Bàn phẳng.
- Kích thước, phiên bản và trọng tải tùy chỉnh có sẵn theo yêu cầu.
| Loại | PFPE80 S500 W1050 |
PFPE150 S450 W1565 |
PFPE220 S450 W2060 |
PFPE300 S450 W2560 |
|||
| Mã sản phẩm | 7513012 | 7513013 | 7513014 | 751305 | |||
| Lực ép | ton | 80 | 150 | 220 | 300 | ||
| Công suất động cơ | kW | 4 | 4 | 5,5 | 7,5 | ||
| Tốc độ làm việc | mm/sec | 3,8 | 2 | 2,2 | 2 | ||
| Tốc độ tiếp cận | mm/sec | 10 | 9,9 | 9 | 9,9 | ||
| Tốc độ hồi về | mm/sec | 17 | 15,4 | 16,2 | 14,7 | ||
| Áp lực tối đa | bar | 315 | 315 | 315 | 315 | ||
| Hành trình xi lanh | mm | 500 | 450 | 450 | 450 | ||
| Kích thước bàn gia công [dàixrộng] | mm | 1730 x 1015 | 3000 x 1550 | 3500 x 2045 | 4000 x 2545 | ||
PFPE150, PFPE220, and PFPE300:
Có thể di chuyển khung và xinh lanh 2 chiều bằng động cơ điện. Khung được di chuyển theo chiều dọc bởi một động cơ được trang bị bộ điều khiển tần số cho độ định vị chính xác cao.
Vận hành pít tông bằng cách sử dụng điều khiển từ xa “treo”. Điều khiển từ xa cũng cho phép bạn di chuyển khung và xi lanh. Nó cũng được trang bị dừng khẩn cấp với khóa liên động. Bảng điều khiển (ở bên phải của máy) bao gồm một công tắc cho loại công việc cần thiết (bằng tay hoặc bán tự động) và công tắc cho tốc độ làm việc phù hợp (với 1 hoặc 2 tốc độ khác nhau).
| Loại | Đơn vị | PFPE80 | PFPE150 | PFPE220 | PFPE300 | |
| Kích thước bàn | mm | 1730 x 1015 | 3000 x 1550 | 3500 x 2045 | 4000 x 2545 | |
| A | mm | 1050 | 1565 | 2060 | 2560 | |
| B | mm | 600 | 700 | 700 | 700 | |
| C | mm | 730 | 1100 | 1550 | 2000 | |
| D | mm | 1100 | 2150 | 2500 | 3000 | |
| E | mm | 800 | 600 | 700 | 750 | |
| F | mm | 1730 | 3260 | 3860 | 4360 | |
| G | mm | 1726 | 2520 | 3430 | 3930 | |
| H | mm | 2350 | 2640 | 3000 | 3100 | |
| Trọng lượng | kg | 1240 | 6500 | 13000 | 16000 | |
