Thước đo chu vi đường kính

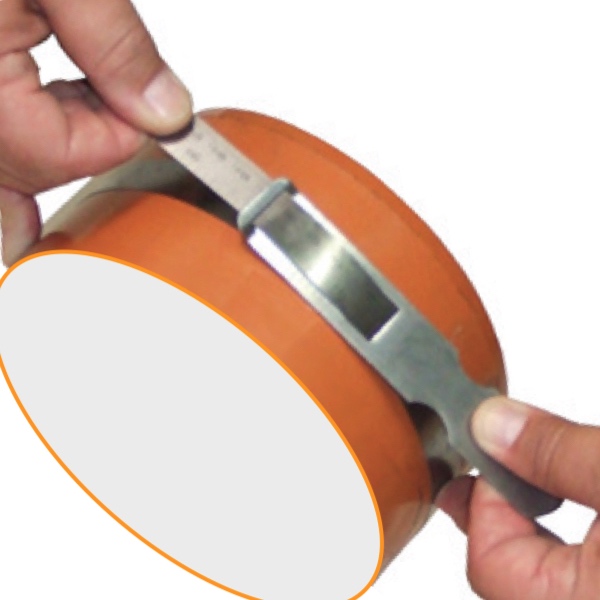

Thước đo đường kính, chu vi. Đo đk cây, rulo, cuộn giấy, cuộn thép, đường ống, bồn chứa. Sử dụng cùng lúc 2 chức năng trên cùng 1 cây thước. Phương pháp đo là quấn thước quanh hình trụ tròn cần đo. Thước được làm từ vật liệu thép hoặc inox, do đó bán kính cong bắt đầu từ giới hạn của vật liệu. Sản xuất tại Đức. Vogel Germany.

Các loại thước đo đường kính, thước đo chu vi.

Về cơ bản chúng giống nhau như mọi dụng cụ đo khác, chia thành nhiều thang đo khác nhau. Do đặc tính uốn cong của lá kim loại nên với mỗi thước, bạn bạn chỉ đo trong giới hạn. Mỗi thước có khả năng uốn cong tới giới hạn nhỏ nhất nào đóm, uốn thêm sẽ gãy thước. Vogel Germany sản xuất 9 thang đo khác nhau như bảng dưới đây.

Bốn cột đầu là model tương ứng cho từng loại thước. Khác nhau về vật liệu và kiểu khắc vạch chi trên thước.

Thước bằng thép, khắc ăn mòn axit
Thép, khắc bằng laser
inox, ăn mòn axit
Thước inox, vạch chia khắc laser
Hệ inch, khắc laser. (6 models)

Như vậy có 4 nhóm thước khác nhau, Mỗi loại có thang đo giống nhau.

Thang đo chu vi từ 60mm đến 11,010.0 mm, chia thành 9 dải đo.
Thang đo đường kính từ 20mm đến 3,500mm, chia thành 9 dải đo.
Tổng cộng ta có 48 model khác nhau.

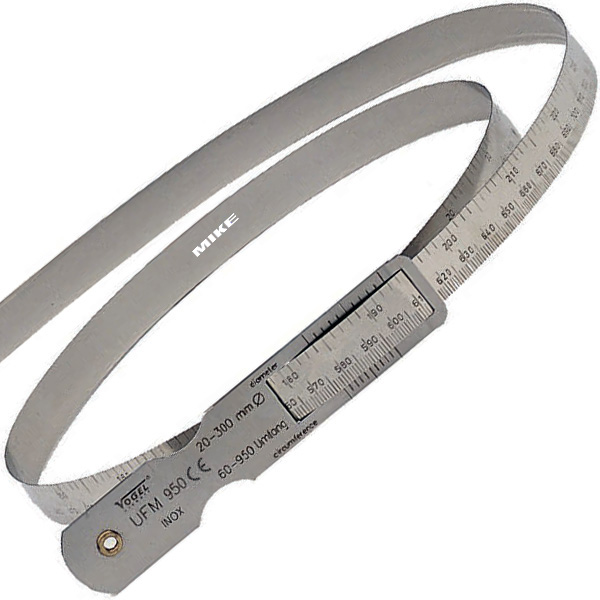

Thước đo chu vi – đường kính ngoài, vạch chia khắc laser. Vogel Germany. Đáp ứng theo tiêu chuẩn DIN 2004/22/ECI hoặc ECII. Vạch chia trên thước khắc bằng phương pháp khắc laser. Rõ nét, đẹp hơn phương pháp ăn mòn axit. Sử dụng đo đường kính hoặc chu vi cùng lúc. Ứng dụng hữu ích nhất khi đo chu vi của đường ống, trục lớn.

Đo các cấu kiện hình trụ, bồn bể, vỏ xe, lốp xe, trong lâm nghiệp dùng đo chu vi thân cây. Thước đo chu vi có vạch chia theo hệ mét. Cấp chính xác đối với vạch chia theo phương pháp ăn mòn axit theo tiêu chuẩn ECII. Cấp chính xác theo phương pháp khắc laser đáp ứng tiêu chuẩn EC I. Vật liệu của thước bằng thép trắng hoặc hợp kim thép carbon.

Thước đo đường kính, chu vi

inox khắc axit	Thép carbon axit	Inox khắc laser	Thep carbon laser	Thang đo chu vi mm	Thang đo đường kính mm
181601	181611	181801	181811	60 - 950	20 - 300
181602	181612	181802	181812	940 - 2200	300 - 700
181603	181613	181803	181813	2190 - 3460	700 - 1100
181604	181614	181804	181814	3450 - 4720	1100 - 1500
181605	181615	181805	181815	4710 - 5980	1500 - 1900
181606	181616	181806	181816	5960 - 7230	1900 - 2300
181607	181617	181807	181817	7220 - 8500	2300 - 2700
181608	181618	181808	181818	8480 - 9760	2700 - 3100
181609	181619	181809	181819	9730 - 11010	3100 - 3500

Thước đo đường kính, chu vi theo hệ inch, khắc laser

Chủng loại dưới đây chỉ có vạch chia theo hệ inch, khắc bằng laser. Vật liệu có cả thép đen và inox.

Inox	Thép carbon	Thang đo chu vi inch	Thang đo đường kính inch	Độ chính xác inch	Thiết diện mm	Trọng lượng	CC
181901	181911	2.0 - 38.0	0.8 - 12.0	0.002/0.01	16 x 0.20	80	1894001
181902	181912	37.0 - 87.0	12.0 - 28.0	0.002/0.01	16 x 0.20	110	1894002
181903	181913	86.0 - 136.5	28.0 - 43.5	0.002/0.01	16 x 0.20	160	1894003
181904	181914	136.0 - 186	43.5 - 59	0.002/0.01	16 x 0.20	190	1894004
181905	181915	185.5 - 236	59.0 - 75.0	0.002/0.01	16 x 0.20	215	1894005
181906	181916	235.5 - 285	75.0 - 91.0	0.002/0.01	16 x 0.20	250	1894006

Khắc ăn mòn axit và laser chúng khác nhau gì?

Khắc bằng laser sẽ đẹp hơn. Tuy nhiên, nguyên lý khắc là đốt cháy kim loại bề mặt, vì thế vết khắc nông/cạn. Không thể khắc sâu vào thước. Vết khắc tinh xảo, nét và chính xác hơn phương pháp axit. Vì vết khắc cạn, nên bạn dùng thước trong môi trường sạch sẽ ok, nếu dùng nơi có nhiều bụi, cát thì kéo tới kéo lui nhiều lần sẽ mòn dần vạch chia.

Khắc ăn mòn axit sẽ cho vết khắc sâu hơn, tuy nhiên không sắc bén bằng laser. Vết khắc sâu nên bạn dùng trong môi trường bụi bặm được.
